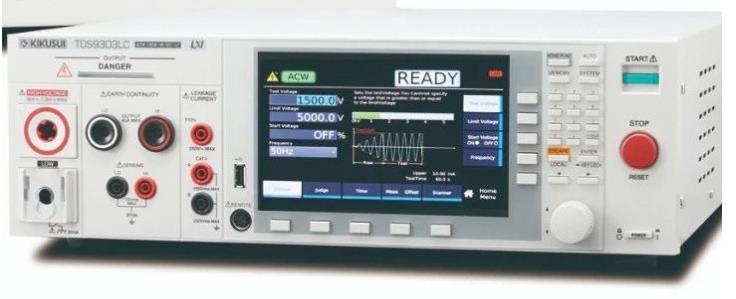

以下是使用菊水（KIKUSUI）TOS9301進行絕緣電阻測試的詳細文字指南。

重要安全警告

• 高壓危險：絕緣電阻測試會輸出直流高電壓。操作時必須嚴格遵守電氣安全規范，確保儀器和被測設備可靠接地，并在測試后充分放電。

• 專業操作：操作人員應經過培訓，了解高壓測試的風險和程序。

• 確認設置：在啟動測試前，務必仔細檢查輸出電壓和限值設置，錯誤的設置可能損壞被測設備。

詳細操作步驟

第一步：開機與連接

1. 準備工作：將儀器放置在穩固、干燥的工作臺上。確保電源開關處于“關"狀態后，連接電源線。

2. 開機：打開儀器前面的主電源開關，儀器會進行自檢，顯示屏亮起。

3. 連接測試線：

• 將 高壓線（紅色） 連接到儀器前面板的 H.V.端子。

• 將 測量線（黑色） 連接到 L端子（或GUARD端子，如果需要屏蔽測量）。

• 將另一根接地線（綠色） 連接到 EARTH端子，并確保其可靠接地。

• 將高壓線和測量線的另一端連接到被測設備（DUT） 的相應部位（例如，高壓線接導體，測量線接外殼）。

第二步：選擇測試模式與設置參數

1. 進入絕緣電阻模式：按下前面板的 “INSULATION" 按鍵。此時顯示屏上的“INSULATION"指示燈會亮起，表示當前已選擇絕緣電阻測試模式。

2. 設置測試電壓：

• 按下 VOLTAGE 設置鍵。

• 使用數字鍵、旋鈕或上下方向鍵，輸入所需的測試電壓值（例如，500 V 或 1000 V）。該電壓應符合產品安全標準的要求。

3. 設置電阻下限（合格判據）：

• 按下 LOW LIMIT 設置鍵。

• 使用數字鍵或旋鈕，設定一個最小的絕緣電阻合格值（例如，100 MΩ）。測試時，測量值高于此限值即為“合格"，低于即為“不合格"。

4. 設置測試時間：

• 按下 TIMER 設置鍵。

• 設置所需的測試持續時間（例如，60秒）。儀器會在達到設定時間后自動停止測試。

第三步：執行測試

1. 啟動測試：確認測試線連接無誤且參數設置正確后，按下面板上的 START 按鈕。

2. 觀察過程：測試啟動后，TEST 指示燈會亮起或閃爍。儀器將輸出設定的高壓，屏幕上會實時顯示施加的電壓值和測量到的絕緣電阻值（單位：MΩ或GΩ）。

3. 完成測試：測試時間到達后，儀器會自動停止輸出高壓。TEST 指示燈會熄滅。儀器內部會自動對被測設備進行放電（但為確保安全，仍需謹慎）。

第四步：讀取結果與后續操作

1. 判斷結果：測試停止后，屏幕會保持顯示最終的絕緣電阻值。

• 如果測量值 高于 設定的下限值，PASS 指示燈會亮起。

• 如果測量值 低于 設定的下限值，F(xiàn)AIL 指示燈會亮起，并且蜂鳴器可能會報警。

2. 放電：即使儀器內部有自動放電功能，對于大容性被測設備，在斷開連接前，最好使用外部放電棒對其進行徹放電，以確保人身安全。

3. 斷開連接：確認設備已全放電后，先斷開與高壓線的連接，再斷開其他線路。

4. 數據記錄：可以通過 RS-232C 接口將測試結果輸出到電腦或打印機進行記錄。

高級功能提示

• 序列（程序）功能：如果您需要頻繁使用一組固定參數（如電壓500V，時間60秒，下限100MΩ），可以將其保存到儀器的一個記憶單元中。之后只需調用該程序編號，即可一鍵載入所有設置，無需每次手動輸入。

• 接觸檢查：在測試前，可以啟用“CONTACT CHECK"功能。該功能會在施加高壓前檢查測試線是否與被測物接觸良好，有效防止因接觸不良導致的誤判。

• 電壓上升功能：可以設置電壓從零緩慢上升到設定值，以避免對某些敏感器件造成沖擊。

總結注意事項

• 安全第一：始終遵循“通電前接線，斷電后拆線"的原則。

• 充分放電：測試后，必須對被測設備進行充分放電。

• 定期校準：為確保測量準確性，儀器需定期由專業機構進行校準。
